GesteinsfüllerSeljestokken
Bestellnummer
Beschreibung
Ein schwach bildsames Gesteinsmehl, das bei der Aufbereitung von Grauwacke im Steinbruch Seljestokken in Norwegen als Nebenprodukt gewonnen wird. Jahrestonnage etwa 10.000 t.
Anwendung
Als feinteiliger Zusatzstoff universell in der Ziegelindustrie einsetzbar. Hält den Scherben lange offen und verbessert die Entgasung. Bei höheren Brenntemperaturen schlagartiges Dichtbrennen mit tief dunkelbrauner Brennfarbe. Keine Zerkleinerung erforderlich, nur homogenes Einmischen.
Lieferform
Phasenanalyse
RDA / FTIR
Mineralphasen |
Anteil [MA %] |
Phyllosilikate |
38 |
Kaolinit (n) |
- |
Kaolinit-D (n) |
- |
Glimmer (dioktaedrisch) (n) |
15 |
Glimmer (dioktaedrisch) (n) | 10 |
Smektit (q) |
- |
Chlorit (n) |
13 |
Chlorit-Vermikulit (q) |
- |
Quarz |
34 |
Albit / Kalifeldspat |
19 / 4 |
Calcit / Dolomit |
4 / < 1 |
Hämatit |
- |
Anatas / Rutil |
- / - |
Goethit / Limonit |
- / - |
Pyrit / Markasit |
- / - |
Sonstige |
- |
Chemische Analyse
DIN EN ISO 12 677
Elemente | Anteil [MA %] |
SiO2 | 64,80 |
AI2O3 | 12,46 |
Fe2O3 | 5,27 |
BaO | 0,067 |
MnO | 0,100 |
TiO2 | 0,730 |
V2O5 | 0,018 |
CaO |
4,73 |
MgO | 2,63 |
K2O | 2,48 |
Na2O | 2,39 |
SO3 | < 0,04 |
GLV 1.025 °C | 3,97 |
TOC 1 | 0,05 |
1 - DIN ISO 10 694 |
Keramtechnologie
DKG-Richtlinien
Trockenschwindung [%] |
|
100 °C | 1,6 |
Brennschwindung [%] |
|
900 °C | -1,0 |
950 °C | -1,0 |
1.000 °C | -1,0 |
1.050 °C | -0,5 |
1.100 °C | 5,4 |
1.150 °C | n.b. |
Wasseraufnahme [MA %] |
|
900 °C | 20,9 |
950 °C | 20,6 |
1.000 °C | 20,3 |
1.050 °C | 18,3 |
1.100 °C | 5,7 |
1.150 °C | 0,4 |
Scherbenrohdichte [g/cm3] |
|
900 °C | 1,66 |
950 °C | 1,67 |
1.000 °C | 1,67 |
1.050 °C | 1,72 |
1.100 °C | 2,11 |
1.150 °C | 2,17 |
Korngrößenverteilung
DIN 18 123
Fraktionen | Anteil |
< 2 μm |
8 |
2 - 6 μm | 10 |
6 - 20 μm | 25 |
20 - 63 μm | 20 |
63 - 200 μm | 34 |
200 - 600 μm | 3 |
600 - 2.000 μm | 0 |
> 2.000 μm | 0 |
Σ | 100 |
Darstellung nach Winkler & Stein
Brennproben in oxidierender Atmosphäre

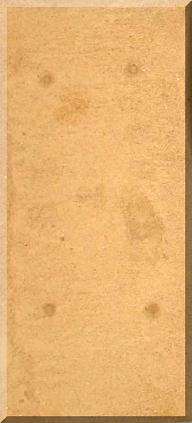

900 °C | |
Brennschwindung [%] | -1,0 |
Gesamtschwindung [%] | 0,6 |
Wasseraufnahme [MA %] | 20,9 |
Scherbenrohdichte [g/cm3] | 1,66 |

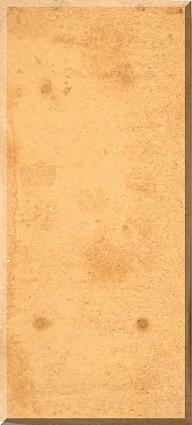

950 °C | |
Brennschwindung [%] | -1,0 |
Gesamtschwindung [%] | 0,6 |
Wasseraufnahme [MA %] | 20,6 |
Scherbenrohdichte [g/cm3] | 1,67 |

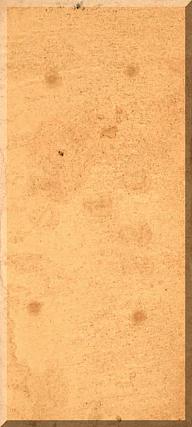

1.000 °C | |
Brennschwindung [%] | -1,0 |
Gesamtschwindung [%] | 0,6 |
Wasseraufnahme [MA %] | 20,3 |
Scherbenrohdichte [g/cm3] | 1,67 |

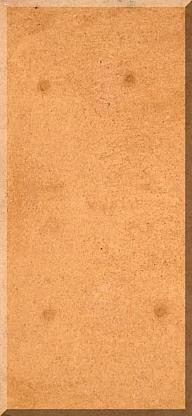

1.050 °C | |
Brennschwindung [%] | -0,5 |
Gesamtschwindung [%] | 1,1 |
Wasseraufnahme [MA %] | 18,3 |
Scherbenrohdichte [g/cm3] | 1,72 |
1.100 °C | |
Brennschwindung [%] | 5,4 |
Gesamtschwindung [%] | 6,9 |
Wasseraufnahme [MA %] | 5,7 |
Scherbenrohdichte [g/cm3] | 2,11 |
1.150 °C | |
Brennschwindung [%] | n.b. |
Gesamtschwindung [%] | n.b. |
Wasseraufnahme [MA %] | 0,4 |
Scherbenrohdichte [g/cm3] | 2,17 |
Körnungslinie DIN 18 123
Haftungsausschluss:
Die angegebenen Daten stellen orientierende Richtwerte dar, die natürlichen Schwankungen unterliegen können. Jegliche Haftung oder Garantie für die Aktualität, Richtigkeit und Vollständigkeit ist ausgeschlossen. Alle Informationen sind unverbindlich. Stand August 2023.
